大気圧プラズマスポットタイプテスト機
-
販売価格 要相談 （仕様打ち合わせ後見積もり）
-
初回1週間無償レンタル対応商品
- ・スポットタイプのプラズマジェットです。
- ・高電圧集中構造のプラズマ電極により高出力化
SPJ-X01HP（照射ノズル径φ5タイプ）は照射距離40mm以上 - ・プラズマ発生源として様々な用途に応用可能。
- ・100V電源仕様により手軽な運用。
AC100V仕様（アース付き３Ｐ電源が必要です）
処理用ガス N2ガス30L/min以上(φ6ワンタッチ継手に接続）
電極冷却用エア 20L/min以上 (φ6ワンタッチ継手に接続）
- この製品は別置の電源ユニットが必要です。
- この製品写真は試作開発品です。販売商品は本機仕様に基づきますが、外観、材質、寸法、型式名を一部変更いたします。
- 処理用ガスは窒素（N2）を使用しますが、放出されたN2プラズマが周囲の空気と反応し、多少のオゾンが発生します。換気設備のあるエリアでご使用ください。
- 窒素ガスは、９９．９９％のボンベまたは液体窒素を推奨します。窒素ガス発生機によるN2ガスにはアルゴンなどの大気中の不純物が含まれているためプラズマジェット生成能力が低下する場合があります。
SPJ-Series 取扱説明書
＊1 初回1週間無償レンタルサービスは装置返却時に簡単なテスト実施内容と結果、装置に対する評価とご要望などのアンケートに御協力をお願い
しております。（より良い装置開発、改良の参考とさせて頂きます。機密事項に関わる内容は伏せて頂いて結構です。ご協力をお願いいたします）
オプション流量計
-
HV-120標準電源ユニット
アクア製大気圧プラズマジェット専用高圧電源ユニットです。
AC100V仕様で手軽に運用できます。
処理ガス用流量計を取り付けできます。（オプション）
DPシリーズ使用時は、電圧調整器（スライダック等 別売）が必要です
-
-

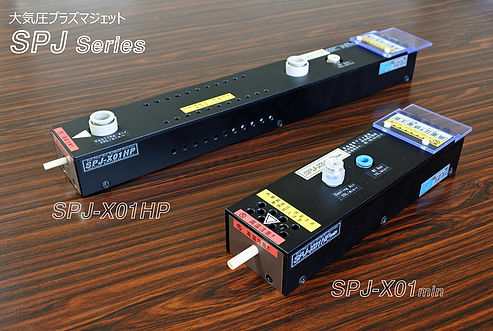

SPJ-X01HP(プラズマノズル径 φ5 内径φ3)
本体サイズ 55mm(W)×395mm(D)×35mm(H)
100V電源仕様として最大限の電極を内蔵、さらにチューブ径を細くし、電界を集中させることにより、ハイパワー、長射程に特化したタイプ＊本装置はプラズマガスが高温（100~130℃）になります。販売価格 要相談 （仕様打ち合わせ後見積もり）
-
チューブ接続
手持ち精密作業
T型分岐
散気管接続
-
SPJ-X01min (プラズマノズル径 φ6 内径φ4)
本体サイズ 55mm(W)×230mm(D)×35mm(H)
電極発熱によるプラズマガス温度の上昇を抑えるために電極サイズを最適化
照射チューブ径をφ6にすることで、様々なアタッチメントノズルを接続可能。
精密照射、部品内面照射、拡散照射などさまざまな用途に応用できます。販売価格 要相談 （仕様打ち合わせ後見積もり）＊高感度撮影 明るい照明下では写真のように鮮明なプラズマジェットの発光は目視困難です
処理用ガス（N2）、アース付き３P100V電源を御用意いただければ、デモ、貸出も可能です。
（処理用ガスの御用意が困難な場合はご相談ください）
（処理用ガスの御用意が困難な場合はご相談ください）
注意 ! !
プラズマジェット装置を使用する場合は、必ずN2(窒素)を使用してください。
空気（コンプレッサーエア）を流すとプラズマ効果は弱く、高濃度のオゾンが発生し危険です。
アルゴン、ヘリウム、水素等、絶縁破壊電圧の低いガスは、装置内部で漏電を起す可能性があり、
感電事故、火災など重大な事故に繋がる恐れがありますので使用しないでください。
窒素ガスの充満による窒息事故の可能性があります。換気設備のある場所で使用してください。
プラズマジェット装置を使用する場合は、必ずN2(窒素)を使用してください。
空気（コンプレッサーエア）を流すとプラズマ効果は弱く、高濃度のオゾンが発生し危険です。
アルゴン、ヘリウム、水素等、絶縁破壊電圧の低いガスは、装置内部で漏電を起す可能性があり、
感電事故、火災など重大な事故に繋がる恐れがありますので使用しないでください。
窒素ガスの充満による窒息事故の可能性があります。換気設備のある場所で使用してください。
