“ダイレクト方式　大気圧プラズマ表面改質装置” は処理対象素材の表面直近で、プラズマを発生させるため、表面改質、微小異物除去等の効果が高く、高速処理が可能です。

　プラズマ処理用ガスとプラズマ電極冷却用エアを完全に分離しているため、様々なガスによるプラズマ処理が可能です (*1)

▶︎ YouTubeで見る

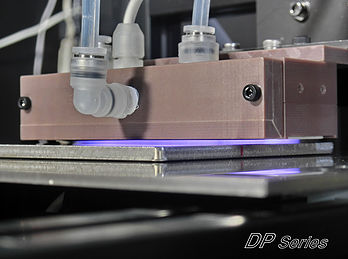

大気圧プラズマ　ダイレクトタイプ

　ダイレクト方式の大気圧プラズマは、プラズマ電極の放電面と対向するアース板もしくは導電性の素材間に強い電界を発生させ、この電界中に処理用ガスを導入することで、プラズマを発生させます。
　大気圧中ではプラズマ放電の距離は1.5mm～1.7mm程度と短いですが、処理対象物表面に直接作用するため、短時間で強力な処理が可能です。
　ダイレクト方式大気圧プラズマの開発工程では、N2（窒素）、乾燥空気(*2)による処理を中心に調整、改良を進め、各種素材にて親水性の向上（接触角低下）等、大きな表面改質効果を確認しております。
▶︎ YouTubeで見る
SUS304 親水性向上サンプル

　プラズマ処理対象素材は、処理対象面が平面で、厚みが１mm以内の導電、非導電材　もしくは、素材自体に導電性のある金属素材等に適しています。
　大気圧プラズマとしては、高速で強力な処理が可能ですが、対象素材に高電圧がかかるため、素材によっては検証テストが必要です。

底面白色部からアース板に向けてプラズマ放電します。
プラズマ放電範囲80mm×25mm　　
本体寸法　幅105×奥行61mm×高さ27mm(処理ガス供給ノズル部含む）
白色部の周囲１０mmの範囲は漏電対策のため放電しません。
冷却用エアを20L/min以上供給することで連続使用可能

放電範囲変更カスタマイズモデル
プラズマ放電範囲90mm×22mm　　
本体寸法　幅115×奥行58mm×高さ27mm(処理ガス供給ノズル部含む）
白色部の周囲１０mmの範囲は漏電対策のため放電しません。
＊性能、耐久性向上のため、外観、材質等を変更する場合があります。

オプション流量計
HV-120標準電源ユニット
アクア製大気圧プラズマジェット専用高圧電源ユニットです。
　AC100V仕様で手軽に運用できます。
　処理ガス用流量計を取り付けできます。（オプション）
　DPシリーズ使用時は、電圧調整器（スライダック等別売）が必要です

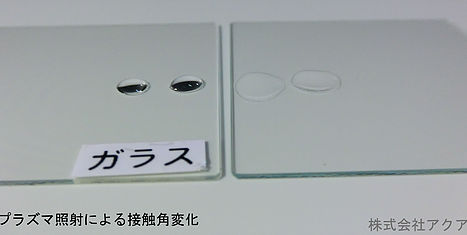

- 処理前
- アルコール拭き
- プラズマ照射
プラズマ照射によって、アルコール洗浄等物理洗浄では得られない表面改質効果が得られます

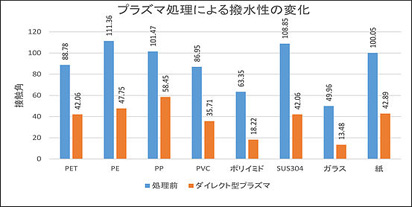

各種素材のプラズマ照射（処理ガスN２）による撥水性の変化
　　　　　処理前後の撥水性（接触角）を測定
素材メーカー、素材の品質、保管状態等によって撥水性は変化します
素材や処理条件によっては、十分な効果を得られない場合があります
